近年來(lái)，高密度養殖是中國水產(chǎn)養殖的主要模式，但其投放的飼料不能完全被養殖對象所利用，使得水質(zhì)逐漸惡化，如不及時(shí)處理可能導致養殖魚(yú)類(lèi)生長(cháng)緩慢，產(chǎn)量下降，魚(yú)病滋生，甚至進(jìn)一步污染附近的水源，導致周?chē)w出現富營(yíng)養化。因此，為了保證養殖產(chǎn)業(yè)的健康發(fā)展，養殖廢水處理勢在必行。

　　國內外處理養殖廢水的方法較多，主要有物理、化學(xué)和生物處理法。物理方法較為快捷和便利，但對氮、磷的去除效果不明顯，化學(xué)方法處理效果明顯，但容易造成二次污染，且運行費用較高，生物處理法對生態(tài)環(huán)境的影響較小，但運行起來(lái)周期長(cháng)，實(shí)用效果低。結合上述的利弊，采用物理方法更加科學(xué)，用吸附劑來(lái)凈化水質(zhì)，方便快捷且無(wú)污染。

　　我國膨潤土資源非常豐富，價(jià)格低廉，且具有較好的離子交換性、吸濕性和膨脹性，在很多工業(yè)廢水處理領(lǐng)域中都發(fā)揮了極大的作用。邵紅等采用六水氯化鋁與十二烷基硫酸鈉復合改性膨潤土，制備出了具有較高吸附性能的改性膨潤土，當用量為3g、攪拌時(shí)間為20min、攪拌速度為200r/min、氨氮廢水濃度為300mg/L時(shí)，氨氮去除率達88.41%。孟海玲采用高效微波輻射法，分別以硫酸鐵和硫酸鋁為改性劑，制備了硫酸鐵改性鈉基膨潤土和硫酸鋁改性鈉基膨潤土，兩種改性土的孔隙、層間距和比表面積均顯著(zhù)增大，吸附性能明顯提高，兩種改性膨潤土對水中磷的去除率均在98%以上。

　　本文以AlCl3作為柱化劑，對鈉基膨潤土進(jìn)行柱撐改性，采用水熱法制得原位柱撐改性膨潤土(PMCs)材料，并研究其對養殖廢水的吸附效果，分析其吸附機制，以期為養殖廢水的治理提供理論指導和試驗依據。

　　1、試驗與方法

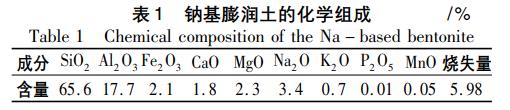

　　1.1 材料試驗所用鈉基膨潤土來(lái)源于湖州安吉，-200目，蒙脫石含量為72.4%，陽(yáng)離子交換容量76.7mmol/100g，其化學(xué)組成如表1所示。廢水來(lái)自寧波晟乾環(huán)境技術(shù)開(kāi)發(fā)有限公司的養殖廢水，經(jīng)測定其水質(zhì)指標為：化學(xué)需氧量CODCr388.5mg/L、總氮TP1.496mg/L、氨氮NH3-N8.7mg/L、總磷TP1.645mg/L、溶解氧DO3.71mg/L、濁度NTU17.76、pH值8.79。

　　1.2 試驗儀器與試劑

　　主要試劑：HCl，AlCl3，NaOH，重鉻酸鉀，硫酸亞鐵銨，鉬酸銨，氨氮標準儲備溶液等，均為分析純，試驗用水為高純蒸餾水。主要儀器：DZF-6050真空干燥箱，HJ-6A六聯(lián)磁力攪拌器，紫外分光光度計，壓力蒸汽消毒器等。

　　1.3 試驗方法

　　1.3. 1原位柱撐改性膨潤土(PMCs)的制備

　　在酸性環(huán)境下膨潤土內部結構層間的Na+、K+、Mg2+、Ca2+與溶液中H+發(fā)生置換反應，增大了內部孔結構容積，同時(shí)使內部通道的復雜有機物被分解，疏通內部通道，提高吸附性能[10]，因此先對膨潤土進(jìn)行酸化。稱(chēng)取15g鈉基膨潤土，倒入濃度為0.01mol/L的稀硫酸中，室溫下活化振蕩24h，過(guò)濾，反復傾倒上清液，最后水洗離心過(guò)濾至中性，在102℃下恒溫干燥2h，冷卻至室溫后碾碎稱(chēng)重，記錄干重為11.416g。

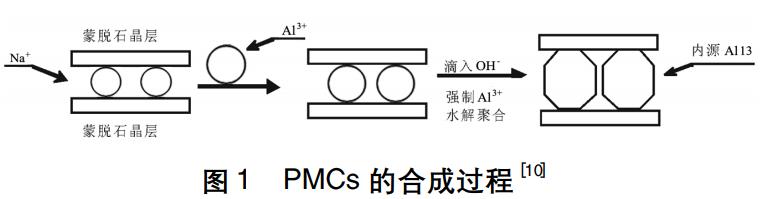

　　將上述酸化膨潤土置于500mL錐形瓶中，按AlCl3用量為10mmol/g膨潤土的比例，準確量取0.5mol/L的AlCl3溶液228.32mL，在25℃恒溫振蕩器中下振蕩24h后取出。置于六聯(lián)磁力攪拌器加熱溶液至80℃后保持恒溫，按OH-/Al3+摩爾比為2.4的比例緩慢滴加1mol/L的NaOH溶液，滴加完成后繼續緩慢攪拌10min，待其自然冷卻到30℃后陳化2d，過(guò)濾，用去離子水反復清洗固體，直至pH為中性且采用0.05mol/LAg+檢測不到上清液中的Cl-，最后將固體置于110℃烘箱中干燥，研磨過(guò)篩，得到的固體產(chǎn)品即為原位柱撐改性膨潤土，記為PMCs。PMCs的制備過(guò)程參見(jiàn)圖1。

　　1.3.2 PMCs處理養殖廢水的影響因素分析

　　分別取養殖廢水50mL，添加一定質(zhì)量的PMCs，置于六聯(lián)磁力攪拌儀上，探討PMCs用量以及攪拌時(shí)間對CODCr、總磷(TP)、總氮(TN)及氨氮(NH3-N)去除率的影響。水中TP、TN、NH3-N的濃度按文獻方法測定，CODCr的濃度按文獻方法測定。即TP采用過(guò)硫酸鉀消解-鉬銻抗分光光度法，TN采用堿性過(guò)硫酸鉀消解-紫外分光光度法，NH4+-N采用次氯酸水楊酸分光光度法，CODCr采用重鉻酸鉀反滴定法測定。

　　1.3.3 PMCs、納基膨潤土和PAC對養殖廢水處理效果的比較

　　取50mL養殖廢水置于250mL錐形瓶中，分別加入原位柱撐改性膨潤土(PMCs)、鈉基膨潤土以及PAC處理水樣。通過(guò)CODCr、總磷(TP)、總氮(TN)及氨氮(NH3-N)幾個(gè)指標的測定，對比幾種水處理劑對養殖廢水的處理效果。

　　2、結果與分析

　　2.1 PMCs處理養殖廢水的影響因素分析

　　2.1.1 PMCs用量對水樣去除率的影響

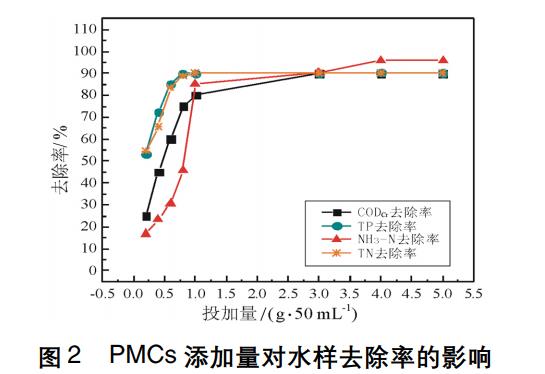

　　保持攪拌時(shí)間60min不變，改變PMCs的添加量，測定不同PMCs用量下對水樣的去除率，試驗結果見(jiàn)圖2。

　　由圖2可以看出，隨著(zhù)PMCs用量的增加，水樣CODCr、總磷(TP)、總氮(TN)及氨氮(NH3-N)去除率均呈增加的趨勢，說(shuō)明改性后PMCs凈化吸附能力大幅提高，隨著(zhù)用量的不斷增加，去除率逐漸趨于穩定，此時(shí)已達到最大吸附量，綜合考慮吸附去除率增加幅度和添加量經(jīng)濟因素，改性后膨潤土最佳用量為1g/50mL。

　　2.1.2 攪拌時(shí)間對水樣去除率的影響

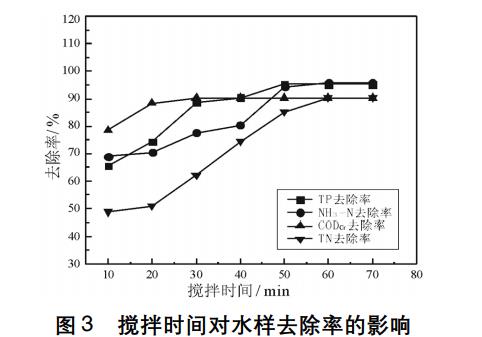

　　保持PMCs用量1g/50mL不變，測定不同攪拌時(shí)間下PMCs對水樣CODCr、總磷(TP)、總氮(TN)及氨氮(NH3-N)的去除效果，試驗結果見(jiàn)圖3。

　　根據圖3可知，隨著(zhù)攪拌時(shí)間的增加，養殖廢水的CODCr、TN、TP及NH3-N去除率在整體上呈現出先增長(cháng)后平緩的趨勢，這是因為在吸附初期，PMCs通過(guò)表面吸附、分配作用和層間有機相疏水作用共同進(jìn)行吸附，吸附劑表面吸附點(diǎn)位多。當攪拌時(shí)間60min時(shí)4個(gè)指標的去除率均達到最大值90%，繼續延長(cháng)吸附時(shí)間，表面吸附空位減少，分配能力減弱，逐漸達到動(dòng)態(tài)吸附平衡，此時(shí)再提高攪拌時(shí)間水樣去除率也不會(huì )增加。綜合考慮，PMCs的最佳攪拌時(shí)間為60min。

　　2.2 PMCs與鈉基膨潤土、PAC對養殖廢水處理效果的比較

　　2.2.1 鈉基膨潤土最佳用量的確定

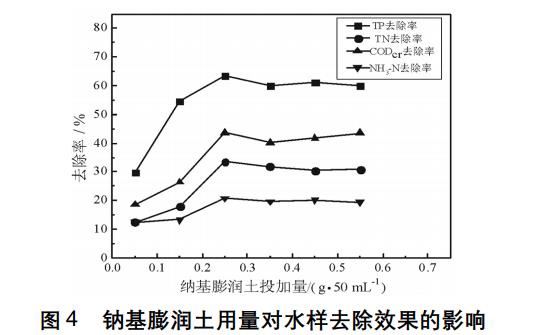

　　保持攪拌時(shí)間60min不變，改變鈉基膨潤土的用量，測定不同鈉基膨潤土用量下對水樣的去除率，試驗結果見(jiàn)圖4所示。

　　由圖4可知，隨著(zhù)鈉基膨潤土用量的增加，養殖廢水水樣的CODCr、TP、TN及NH3-N的去除率均呈上升趨勢，在用量為0.25g/50mL時(shí)，鈉基膨潤土對水樣的去除效果最佳，因此確定納基膨潤土最佳用量為0.25g/50mL。

　　2.2.2 PAC最佳用量的確定

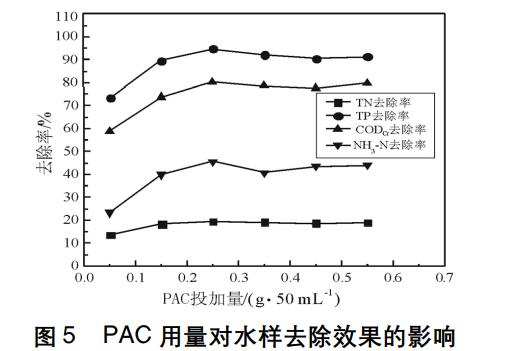

　　保持攪拌時(shí)間60min不變，改變PAC的用量，測定不同PAC用量下對水樣的去除率，試驗結果見(jiàn)圖5。

　　由圖5可知，隨著(zhù)PAC用量的增加，水樣的去除率明顯增加，而當用量為0.25g/50mL時(shí)，PAC對養殖廢水的CODCr、TP、TN及NH3-N的去除率均達到了最大值，因此確定PAC最佳用量為0.25g/50mL。

　　2.2.3 三種水處理劑對水樣的處理效果比較

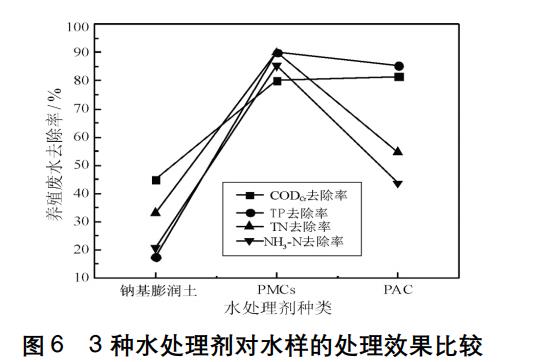

　　取50mL養殖廢水水樣，添加1gPMCs，0.25g鈉基膨潤土，0.25gPAC，根據試驗方法1.3.3，三種水處理劑對水樣各個(gè)指標的去除效果如圖6所示。

　　由圖6可知，聚合氯化鋁PAC和改性膨潤土PMCs對于水樣的去除效果最為明顯，CODCr去除率前者率達到81.2%，后者更是達到了90%以上，PMCs的效果優(yōu)于PAC，遠好于鈉基膨潤土的44.86%。這是由于膨潤土原位柱撐改性后層間距加大，表面正電荷增多，增強了層間交換、層間吸附和層間絡(luò )合沉淀能力，大大地提高了膨潤土處理污水的性能。而鈉基膨潤土對TN、NH3-N的去除率較低，分別為33.08%、20.68%，經(jīng)原位柱撐改性后的PMCs對TN、NH3-N的去除率分別為90.3%、90.5%，聚合氯化鋁PAC對TN、NH3-N的去除率僅為53.9%和43.68%，明顯低于PMCs的效果。這是因為改性后的PMCs既有膨潤土的優(yōu)良吸附性能，又有PAC優(yōu)良混凝性能，兼具吸附、混凝、電性中和、離子交換等多重作用。對于TP去除率，PMCs和PAC均達到了80%以上，而鈉基膨潤土對TP的去除率只有17.5%，PMCs改性的效果非常明顯。這是用羥基鋁柱撐后，使膨潤土具有較大的內表面積并帶上更多的正電荷，而污水中的磷以帶負電的離子存在，使改性膨潤土具有較強的磷酸鹽陰離子吸附性能，從而提高了膨潤土對水中磷的去除率。

　　3、結論

　　(1)在控制單一變量的條件下，通過(guò)對養殖廢水CODCr、總磷(TP)、總氮(TN)及氨氮(NH3-N)的測定確定PMCs的最佳用量及最佳攪拌時(shí)間，可知PMCs的最佳用量為1g/50mL，最佳攪拌時(shí)間為60min。

　　(2)在各自的最佳用量下，3種水處理劑的處理效果有明顯差距，原位柱撐改性膨潤土的水處理效果優(yōu)于PAC及納基膨潤土，對CODCr的去除率為90.27%，對TP的去除率為90.1%，對NH3-N的去除率為90.5%，對TN的去除率為90.21%，4個(gè)指標均在90%以上，這說(shuō)明原位柱撐改性膨潤土對養殖廢水有較好的處理效果，且其從經(jīng)濟效益和對環(huán)境危害方面考慮也是較優(yōu)的選擇，期望在未來(lái)的工業(yè)水處理工程中能大范圍地使用，逐漸取代具有微毒性的聚合氯化鋁。(來(lái)源：寧波天河水生態(tài)科技股份有限公司，誠通凱勝生態(tài)建設有限公司，浙江萬(wàn)里學(xué)院 生物與環(huán)境學(xué)院)
