全康環保:9月15日，浙江省住建廳辦公室公布了《智慧供排水管理平臺技術規程》（征求意見稿）。

本規程共分 7 章。主要技術內容包括：總則，術語，平臺架構，平臺功能，平臺性能，平臺接口和安全防護。本規程適用于浙江省城鎮智慧供排水系統管理平臺的建設。

關于征求《智慧供排水管理平臺技術規程》（征求意見稿）意見的函

各市建委（建設局），各有關單位：

根據我廳《關于印發<2017年度浙江省建筑節能與綠色建筑及相關工程建設標準制修訂計劃>的通知》（建設發?z2018?{3號），由浙江省城市水業協會(huì )等單位編制的《智慧供排水管理平臺技術規程》已完成征求意見稿，現印發征求各相關單位書面意見，請認真研究，提出修改意見，并于2021年10月14日前將修改意見反饋至主編單位。

聯系方式：陳柳，電話：13606524842；傳真：0571-87828264，郵箱：406371828@qq.com。地址：浙江省杭州市上城區建國南路168號供水大廈，郵編：310009。

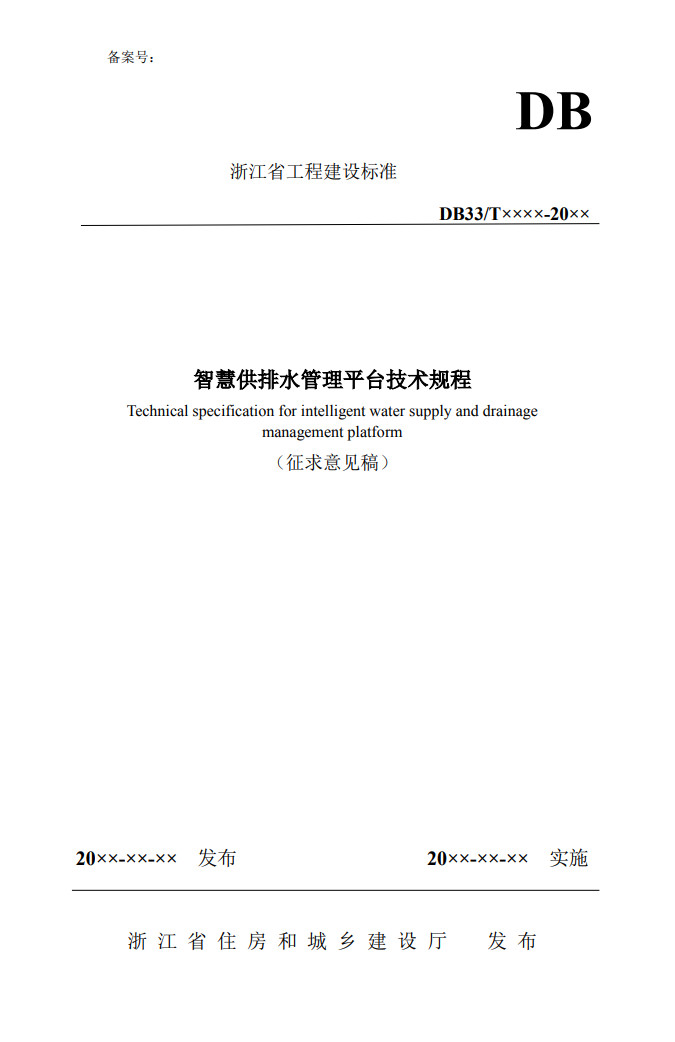

附件：《智慧供排水管理平臺技術規程》（征求意見稿） .pdf

浙江省住房和城鄉建設廳辦公室

2021年9月15日

前 言

根據浙江省住房和城鄉建設廳《關于印發<2017 年度浙江省建筑節能與綠色建筑及相關工程建設標準制修訂計劃>的通知》（建設發?z2018?{3 號）文件的要求，規程編制組通過廣泛調查研究，參考國內外的有關標準，并結合實際經驗，制定了本規程。

本規程共分 7 章。主要技術內容包括：總則，術語，平臺架構，平臺功能，平臺性能，平臺接口和安全防護。

本規程由浙江省住房和城鄉建設廳負責管理，浙江省城市水業協會(huì )負責具體技術內容的解釋。在執行過程中如有意見或建議，請將意見和有關資料寄送浙江省城市水業協會(huì )（地址：浙江省杭州市建國南路 168 號；郵編：310009），以供修訂時參考。

本規程主編單位、參編單位、主要起草人和主要審查人：

主編單位：浙江省城市水業協會(huì )

杭州市水務集團有限公司

太平洋水處理工程有限公司

參編單位：上海威派格智慧水務股份有限公司

寧波東海集團有限公司

蘇州科博思流體科技有限公司

中國電建集團華東勘測設計研究院有限公司

河南智慧水務股份有限公司

主要起草人：

主要審查人：

1 總 則

1.0.1 為規范智慧供排水系統管理平臺的建設，推進智慧供排水事業發展，提高城鎮供排水安全保障水平及供水設施運行效益，加快供水行業信息化工業化融合進程，做到技術先進、經濟合理、安全適用，制定本規程。

1.0.2 本規程適用于浙江省城鎮智慧供排水系統管理平臺的建設。

1.0.3 智慧供排水系統管理平臺的建設除應符合本規程外，尚應符合國家和浙江省現行有關標準的規定。

2 術 語

2.0.1 智慧供排水管理平臺 intelligent water supply and drainage system management platform

運用互聯網、物聯網、云計算、大數據、人工智能等手段，實現供排水智能運行的管理平臺。

2.0.2 物聯感知層 subreal perception layer

智慧供排水管理平臺架構中將實際環境中的相關信息轉化為數據信號的功能集合，通過各種傳感技術和通訊手段獲取生產、經營、管控和服務等多個子系統或數據倉庫中的數據及信息，實現水務全過程的監控、管理和智能分析。

2.0.3 數據倉庫 data warehouse

數據倉庫是一個數據匯集平臺，可以支持企業或組織的決策分析處理。數據倉庫主要用于存儲靜態的歷史數據，只能定期添加與刷新。

2.0.4 數據視圖 data view

數據視圖能夠客觀且直觀地表達系統內的運行情況，能夠以不同的切入點抓取有關聯性的數據進行不同層次的分析和應用等。

2.0.5 數據倉庫技術 Extract-Transform-Load

用于描述將生產、經營、管控和服務等多個子系統或數據倉庫中所需的數據經過抽?。╡xtract）、交互轉換（transform）、加載至智慧供排水管理平臺的全過程，簡寫為 ETL。

2.0.6 元數據 metadata

描述智慧供排水管理平臺中數據的數據。

2.0.7 生命周期 life cycle

智慧供排水管理平臺在系統的需求分析、系統設計、開發和使用過程中隨著其環境的變化不斷維護和完善，具有產生、發展、成熟和更新（消亡）的全過程，具有周期性。

2.0.8 數據集市 data mart

根據業務部門的需求、針對某一組特定主題建立的業務系統，用于滿足專業管理群體的特殊需求，體現在規模小、面向部門、粒度粗，便于訪問分析和快速查詢等方面。

2.0.9 私有云 private cloud

為用戶單獨使用而構建的虛擬計算服務平臺，可部署在企業數據中心的防火墻內，主要用于部署安全性要求較高的企業自有系統。

2.0.10 混合云 mixed cloud

融合了私有云的安全性和公有云的計算資源的一種集成云服務。

2.0.11 存儲節點 storage node

用于存放數據的最小存儲單位。

2.0.12 虛擬化技術 virtualization technology

一種將實體計算機資源通過虛擬化平臺軟件進行抽取和轉換，同時供給多個虛擬主機使用的資源管理技術。

2.0.13 實時數據庫 real time database

數據庫技術結合實時處理技術而產生的、可直接實時采集、獲取運行過程中的各項數據，并將其轉化為對各類業務提供有效支撐的公共信息。

2.0.14 歷史數據庫 historical database

將采集到的所有數據按照時間戳等標簽存儲在數據庫中，便于查找和數據比對的數據庫技術。

2.0.15 APN Access Point Name

網絡(luò )接入技術，是通過手機上網時必須配置的一個參數。

2.0.16 數據可視化技術 data visualization technology

將大型數據集中的數據以圖形圖像形式表示，并利用數據分析和開發工具發現其中未知信息的處理過程，主要旨在借助于圖形化手段，清晰有效地傳達與溝通信息。

3 平臺架構

3.1 一般規定

3.1.1 智慧供排水系統管理平臺應具有維護性、擴展性和迭代性，滿足供水管理模塊化的需求。

3.1.2 智慧供排水系統管理平臺架構應以數據為中心，平臺技術構架應包括物聯感知層、網絡(luò )層、數據層、應用層和展示層。

3.1.3 智慧供排水系統管理平臺架構應具備權限分配和控制規則。

3.1.4 智慧供排水系統管理平臺架構設計應采用分布式集群技術，利用高并發傳輸的通訊技術對接入訪問、業務請求、負載均衡和數據管理進行設計。

3.2 物聯感知層

3.2.1 物聯感知層應具備在線數據自動采集、存儲、傳輸和遠程控制的能力，并可自定義數據采集的方式、頻率及數據傳輸的方式和頻率。

3.2.2 物聯感知層應至少包括圖像采集傳輸系統。

3.2.3 物聯感知層應具備人工錄入最小數據集的功能。在同一個系統內，最小數據集應有統一的標準規則。

3.2.4 物聯感知層生成智慧供排水管理平臺的各項原始數據應具有真實性。

3.2.5 物聯感知層各類不同的設備系統應具備統一的數據上行傳輸協議。

3.2.6 智慧供排水管理平臺應根據系統建設規模和業務需求選擇安全、穩定和高效的軟硬件配置。

3.2.7 智慧供排水管理平臺基礎設施應包括服務器、存儲、網絡(luò )等基礎設施及基礎軟件平臺。

3.3 網絡(luò )通訊層

3.3.1 網絡(luò )通訊層的主干網絡(luò )應為企業內部網絡(luò )，通過自建物理網絡(luò )、自建虛擬隧道網絡(luò )和租用運營商虛擬專用網絡(luò )等方式實現。

3.3.2 企業內部網絡(luò )應具備有線傳輸和無線傳輸兩種方式。無線傳輸宜采用運營商提供的主流移動物聯網。

3.3.3 企業內部網絡(luò )主干網絡(luò )應配備備用線路，具備無擾切換的功能。

3.3.4 企業內部網絡(luò )中涉及工業控制的部分應獨立建網，并應與其他網絡(luò )實現物理隔離。

3.3.5 網絡(luò )通訊層應有明確的信息傳輸路徑和規則，并應能按照路徑和規則實現信息傳輸和交互。

3.3.6 主干網絡(luò )帶寬不應低于 100 M，分支網絡(luò )帶寬不應低于 10 M。

3.3.7 服務器可采用基于虛擬化技術的云計算/存儲方式或其他方式部署。虛擬化技術可采用私有云或混合云。

3.3.8 服務器可采用虛擬化技術實現 2 個以上存儲節點的本地數據備份功能，數據應能實現異地備份。

3.4 數據層

3.4.1 數據層應具備數據管理工具，實現對元數據的全生命周期管理。

3.4.2 數據層應具備數據和服務的互聯互通功能，實現平臺數據的統一和融合，并應符合下列規定：

1 應具備訪問完整數據記錄的數據倉庫接口或各子系統實時數據接口，并應能集中管理信息資源；

2 應通過各種數據視圖為各類應用提供全面的數據支持；

3 應具有數據存儲策略；

4 應具備數據質量管理標準和功能；

5 應具備對數據標準、數據庫物理結構、接口、報表、指標和 ETL 過程等關鍵信息的統一管理的功能，并應具備數據來源全程可追溯的功能；

6 應至少具備生產、經營、管控和服務四個數據集市或數據倉庫系統，宜優先使用數據集市；

7 具備數據在線和離線分析功能；

8 應進行數據服務分類，近似的數據服務宜合并，并宜建立通用性強的數據服務。

3.4.3 數據視圖應包括數據采集、數據 ETL、數據分析和數據展示等過程。

3.4.4 數據來源應包括各子系統或數據倉庫、計算機自動生成、人工輸入和外部數據源等多種方式途徑。

3.4.5 數據共享交換標準應統一，并應符合現行浙江省標準《供排水數據庫系統建設技術規范》DB33/T 2052 的規定。

3.4.6 智慧供排水管理平臺應采用服務器級別的操作系統，并應同時存在關系型和實時/歷史兩種或以上的數據庫。核心的時序數據應通過實時數據庫或歷史數據庫存儲和調用。

3.5 應用層

3.5.1 應用層應具備供水行業各類專業應用系統、知識庫和輔助決策系統等各項功能。

3.5.2 應用層的各項功能可用一個賬號統一登陸，允許同一賬號多平臺和多終端同時登錄。

3.5.3 智慧供排水管理平臺管理應具備統一授時功能。
