一、原理與結構

　　1、柱塞式海水高壓泵

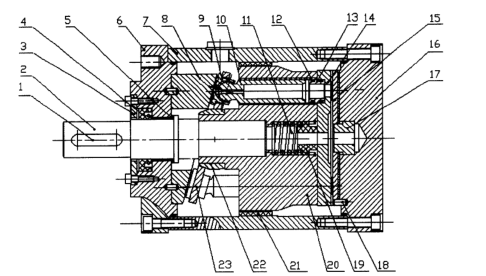

　　純水潤滑液壓柱塞泵如圖1.9.1所示，該純水潤滑液壓柱塞泵的泵水過程如下：驅動軸2帶動缸體20、止推盤14、柱塞滑靴組件旋轉，中心彈簧11通過缸體20、球絞22和回程盤12將作用力平均市價到每個滑靴9上，以保證滑靴9緊貼斜盤8的斜面滑動。當柱塞10向左運動到極限位置時，止推盤14項相應的開口被配流盤15全部遮蓋，缸孔中形成密閉。隨著驅動軸2的轉動，滑靴9在斜盤的推動下帶動柱塞10向右運動，使得缸孔密閉容積減小，水壓上升，然后止推盤14上的開口與配流盤15的出水口連通，使得缸孔內的高壓水被柱塞10不斷排出，經過配流盤15的卡扣到達泵的出口，實現泵水過程。當然，隨著驅動軸2的繼續轉動，柱塞10向再次左運動，使得缸孔內水壓降低，然后止推盤14上開口則會(huì )與配流盤15上的進水口連通，實現吸水過程。隨著上述驅動軸2的旋轉，每個缸孔不斷循環地吸水排水，從而泵出流量連續的高壓水。但是，現有柱塞泵泵出的水量是固定的，不能適應多種泵水量需求。

　　2、旋轉式能量回收與增壓集成裝置

　　采用的“具有增壓功能的旋轉壓力傳遞裝置”技術實現能量回收設備和增壓設備的一體化，其技術創(chuàng )新主要體現在：

　?。?）將能量回收設備和增壓設備一體設計，簡化海水淡化系統，減小設備的占地面積，減少設備連接所需管道。

　?。?）采用轉子進行能量回收，使得能量回收裝置體積較小，能量利用效率較低。

　?。?）通過一個變頻電機帶動能量回收的轉子和增壓泵，方便了轉速控制，減少了電機的使用。

　?。?）能量回收的轉子中設計有進口斜坡和漩渦段，減弱水錘現象，并減少進料海水中廢棄海水混入量。

　?。?）增壓泵中在對稱葉片之間設計有頂桿，使得葉片能夠順利地往復運動，不會(huì )出現葉片卡死情況，提高增壓泵運行穩定性和可靠性。

　?。?）在轉子上設置多個通道，使得轉子旋轉過程能夠通過多個通道依次進行能量回收，能夠連續輸出增壓后的進料海

　　二、技術優勢

　　解決了產品的同軸度、平行度、位置度及高壓密封等技術難題，實現了產品回收率高、效率高、輸出壓力穩定、流量波動小、使用壽命長、維護周期長等特點

　　三、適用范圍

　　海水淡化
