隨著我國城市建設用地的日趨緊張和污水處理廠出水水質要求的日益嚴格，污水處理工藝的優化選擇需要從整體出發。污水處理工藝的選擇不僅影響污水處理廠的出水水質、投資及運行的可靠程度，同時也影響處理廠占地面積、運行費用、操作管理的復雜程度等多方面，因此必須結合實際的水質、水溫、水量及受納水體等實際情況，慎重選擇可靠地處理工藝。

　　傳統活性污泥法+膜生物反應器(A2/O+MBR)工藝是膜分離技術與生物處理技術有機結合的廢水處理技術。它利用膜分離設備將生化反應池中的活性污泥和大分子有機物截留住。該工藝一方面解決了傳統工藝二沉池占地面積大的問題，另一方面該技術使生化處理系統活性污泥濃度大幅度提高，并實現了水力停留時間(HRT)和污泥停留時間(SRT)的分離，有利于優勢細菌的富積。

　　一、工程概況

　　該工程位于城區，用地面積非常有限，主要為減輕老城區污水廠進水負荷設計，規模確定為20萬m3/d，污水處理率為100%，出水水質達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)的一級A類標準。

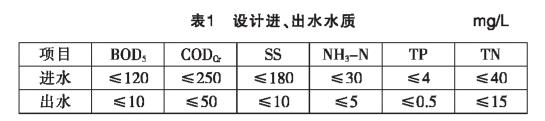

　　二、設計進水、出水水質

　　三、工藝流程

　　本項目采用粗格柵/提升泵房/細格柵及曝氣沉砂池/溶氣氣浮及膜格柵/A2/O生物池/MBR膜池，污泥處理采用污泥濃縮后，機械脫水至80%以下，然后外運有資質單位繼續處理。

　　四、主要構筑物設計

　　4.1 粗格柵及進水泵房

　　合建為半地下形式，鋼筋混凝土結構，平面尺寸為9mx6m。格柵除污機：安裝2套，渠道寬1.2，渠道深2.5m，柵隙15mm，安裝角度75°，N=2.2kW。高排水壓榨機：輸送量9.5m3/h，螺旋直徑φ=320mm，輸送長度L=14.0m，N=2.2kW，1臺。潛水污水泵3臺(2用1備)，流量Q=500m3-/h，設計揚程H=10m，電機功率N=55kW。

　　4.2 細格柵及曝氣沉砂池

　　細格柵及曝氣沉砂池采用合建形式，細格柵采用階梯式網板格柵：安裝2套，渠道寬2.2m，渠道深2.5m，網孔直徑5mm，安裝角度70°，N=2.2kW。高排水壓榨機：輸送量9.5m3/h，螺旋直徑φ=320mm，輸送長度L=14.0m，N=2.2kW，l臺。柵渣由無軸螺旋輸送壓榨機機輸送到渣斗外運。曝氣沉砂池分格：2格，池長15m，池寬3m，池深3m。橋式吸砂機：Lk=11.40m，N=2x0.37kW。羅茨鼓風機：Q=10.9m3/min，P=50kPa，N=15kW，3臺，2用1備。

　　4.3 溶氣氣浮及膜格柵

　　氣浮池：為便于除油和減輕后續各單元處理負荷，設立容氣氣浮單元，長X寬X深=6mx4mx3m，溶氣罐采用2m3，回流水量500m3/d。

　　膜格柵：由于地下廠檢修不方便，為保證綜合生化池的穩定運行，進行精過濾，進一步去除纖維狀、毛發類物質，以防膜堵塞。

　　膜格柵主要設備：板式膜格柵除污機，3臺，2用1備，格柵機b=1600mm，孔徑hmn，N=1.5kW。無軸螺旋輸送機：1套，輸送量3.0m3/h，螺旋直徑φ=220mm，輸送長度L=6.5m，N=1.1kW。沖洗水泵：3臺，2用1備，Q=6m3/h，P=80m，N=5.5kW。

　　4.4 A2/O+MBR工藝

　　A2/O+MBR生化處理系統由生化反應池、膜池和設備間組成。該單元全部為地下結構。

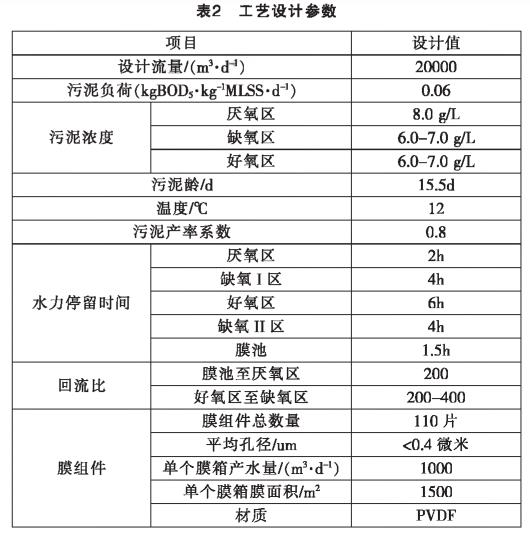

　　A2/O+MBR工藝設計參數見表2：

　　4.5 紫外線消毒

　　污水流過紫外線消毒設備，紫外光線通過改變細菌病毒和其他微生物細胞的遺傳物質(DNA)，使其不再繁殖而達到消毒的效果。

　　設計參數：總規模2萬m3/d，總變化系數Kz=1.30，此設備設置于膜設備間。最小穿透率65%，照射劑量25mJ/cm2o殺菌指標：出水總大腸桿菌群數低于1000個/L。

　　主要設備：安裝成套設備，管式紫外消毒器2套。密閉式紫外反應器1套：Q=1100m3/h，N=24kW，紫外線透過率65%，消毒計量20min/m3。

　　法蘭式手動蝶閥2套：DN600，PN=1.0MPa，安裝于紫外設備進出水管。法蘭式手動蝶閥2套：DN600，PN=1.0MPa，安裝于超越管。

　　4.6 污泥脫水系統

　　本工程污泥處理采用離心濃縮脫水一體機方式，處理構筑物包括污泥貯池和污泥脫水機房，設備采用封閉式，臭氣抽送至全廠生物除臭裝置進行集中處理。

　　(1)污泥貯池。主要參數：總干污泥量：2.3T/d(含化學污泥)含水率：按99.2%計，濕污泥體積：V=200m3/d。主要設備：潛水攪拌器：2臺，葉輪宜徑210mm，推力270N，N=1.5kW。(2)污泥脫水間。對含水率較高的剩余污泥進行濃縮脫水，得到含水率W80%的泥餅。主要設備：一體化離心式濃縮脫水機，2套，1用1備，單套處理能力：45~50m3/h，配用電機功率55kW。

　　4.7 除臭設計

　　全過程除臭設計：為減少污水處理廠對上部廣場及周?chē)用竦纳瞽h(huán)境的影響，采用生物除臭考慮對污水廠部分構筑物進行除臭。設計參數―生化反應除臭系統：

　　生物除臭塔：4座，單套處理能力Q=3800m3/h，含生物除臭塔及內部填料。

　　單塔尺寸：LxBxH=2mx2.0mx1.8m，包含塔體、風管進出接口、填料裝填口、填料收納架、支撐格柵承托網/檢修門、壓差計、塔內噴淋散水管道管件及噴嘴/排水管及附件。

　　除臭風機：2臺，2用2備，Q=14000m3/h，P=3.0kPa，N=18.5kW，配套電機/基座、減震器、軟接頭等。

　　循環水泵：2臺，2用2備，Q=40m3/h，H=20m，N=5.5kW。

　　五、工藝特點

　　(1)增加氣浮處理設施，通過投機混凝劑，去除油脂的同時可以去除一部分磷，減輕后續化學除磷對膜通量的影響，可以保證后期膜處理系統良好的運行環境和處理效果。

　　(2)好氧池后增加缺氧段，利用該工藝富集污泥濃度的特點，依據該階段微生物處于內源代謝階段的特點，通過缺氧呼吸進一步降低TN和剩余污泥，保證出水總氮達標和污泥減量。

　　(3)相比傳統工藝，A2/O+MBR工藝將生化處理單元、泥水分離單元、設備間及消毒單元等組合為一體，該工藝有效降低了占地面積和工程造價。（來源：北京清齋首創(chuàng )水務有限責任公司）
