1、污泥固化影響因素分析

　　城市污水污泥固化過(guò)程中的影響因素很多，本文以水泥滲量、養護時(shí)間為例，就其產(chǎn)生的影響分析如下。

　　1.1 水泥摻量對城市污水中的污泥固化影響

　　在污水污泥中加入石灰以及煤灰，其摻入比例為2%、10%，養護時(shí)間為6d。在此過(guò)程中，先以無(wú)水泥摻入作為對照實(shí)驗，固化塊抗壓強度及其COD濃度為66.2kPa與535.3mg/L。以不同比例的水泥摻入作為對照，固化塊抗壓強度與浸出液中的COD濃度對比如下圖所示。

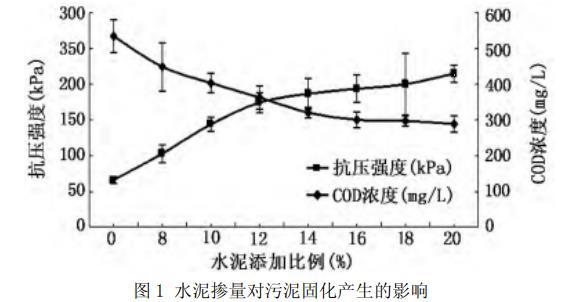

　　從圖1可知，水泥摻入量不斷增加的同時(shí)污泥固化塊的抗壓強度呈上升之勢，從0時(shí)的66.2kPa逐漸上升到20%比例時(shí)的215.4kPa。而且隨著(zhù)水泥加入量不斷增加，污泥固化塊的強度逐漸增大。值得一提的是，當水泥摻量比從12%開(kāi)始，污泥固化塊自身的抗壓強度增幅逐漸變小。由此可知，水泥摻量比在12%時(shí)，污泥固化塊膠結趨于穩定，水泥摻量適宜。同時(shí)，隨著(zhù)水泥摻量比的不斷增大，浸出液中的COD濃度逐漸降低，從原來(lái)的535.3mg/L下降到289.5mg/L，說(shuō)明水泥添加有利于促進(jìn)城市污水中的污泥結構穩定性提高，使其固化。

　　1.2 養護時(shí)間對城市污水中的污泥固化影響

　　研究表明，水泥以及煤灰對污水污泥的固化處理效果非常的顯著(zhù)，養護天數達到7d，此時(shí)固化塊自身的抗壓強度可達到500kPa，固化塊可達到填埋要求。結合國內城市每天所需接納的污泥情況，在填埋處理基礎之上應當盡可能減少污泥固化塊養護時(shí)間，養護天數可以選擇3天、4天以及6天和7天等，甚至可以達到8天的養護時(shí)間，并以此為基礎來(lái)研究養護時(shí)間對固化塊本身的抗壓強度以及浸出液中的COD含量(濃度)產(chǎn)生的影響。

　　水泥以及石灰或者煤灰摻入量和比例固定以后，養護時(shí)間不斷增加的同時(shí)，污泥固化塊抗壓強度逐漸增大，養護3d時(shí)其強度為142.5kPa，養護8d時(shí)其強度達到了250.1kPa，由此可見(jiàn)固化塊抗壓強度隨養護時(shí)間的不斷延長(cháng)而呈現出逐漸增大之勢，養護處理對于污泥固化塊抗壓強度的增大非常有利。養護時(shí)間在4d至6d時(shí)，污泥固化塊的強度增幅顯著(zhù)。超過(guò)6d，污泥固化塊強度增幅逐漸變小?？傮w而言，養護時(shí)間控制在6d為宜。

　　綜合上述兩個(gè)影響因素，水泥摻入量不斷增加，直至固化塊穩定，水泥摻量對污泥固化塊強度增大以及穩定性提高有促進(jìn)作用。隨著(zhù)養護時(shí)間的不斷增加，浸出液中的COD濃度逐漸下降，養護天數與污泥固化塊強度的增強關(guān)系密切，以6d時(shí)間最為合適。

　　2、污泥固化處理方法

　　基于以上對城市污水中的污泥固化效果影響分析，筆者認為實(shí)踐中應當充分考慮污泥固化影響因素，在此基礎上選擇合適的污泥固化處理技術(shù)方法。

　　2.1 物理處理技術(shù)方法

　　城市污水處理廠(chǎng)在處理污泥時(shí)，可采用的有效方法有很多種，本文以熱處理技術(shù)方法為例進(jìn)行分析。熱處理方法是基于對污泥加熱處理，破壞其中的絮體，促進(jìn)厭氧有機物水解。具體而言，主要有四個(gè)過(guò)程，即污泥絮體解體、污泥細胞破碎以及釋放其中的有機物、有機物水解、美拉德反應。其中，有機物水解過(guò)程中需要的溫度相對較高，同時(shí)固體物溶解、絮體破碎以及有機物水解是最為關(guān)鍵的環(huán)節。就加熱預處理后的污泥而已，較之于直接采用厭氧消化方式進(jìn)行處理所需的時(shí)間要短，而且甲烷產(chǎn)生效率更高。通過(guò)對剩余污水中的污泥厭氧消化之前進(jìn)行熱水解，隨著(zhù)溫度的不斷升高，其水解速率和程度均隨之提高，而且容易厭氧消化。值得一提的是，在此過(guò)程中并非溫度越高效果就越好，當水解溫度升高至200℃時(shí)，就會(huì )美拉德反應，即水解還原糖的氨基酸以及醛基，并且生成降解難度較大的褐色多聚氮。雖然熱水解可促進(jìn)厭氧消化，但是溫度過(guò)高會(huì )產(chǎn)生難以降解的產(chǎn)物，而且該種物質(zhì)在某種程度上會(huì )對厭氧消化產(chǎn)生抑制作用，該種技術(shù)方法在剩余污泥固化處理過(guò)程中應用效果非常的顯著(zhù)。

　　2.2 化學(xué)處理技術(shù)方法

　　污泥固化處理過(guò)程中還可以采用化學(xué)處理法，其中臭氧氧化法最為典型。臭氧是常見(jiàn)的一種氧化劑，而且已經(jīng)被廣泛應用在污泥處理之中，其能量消耗比較少，裂解細胞能力非常的強，可有效殺滅污泥中的活性微生物，氧化細胞并釋放有機質(zhì)。污泥經(jīng)臭氧氧化，胞外聚合物以及細胞壁、細胞膜等被臭氧氧化成微小的分子物質(zhì)，其構造受損導致新陳代謝難以進(jìn)行，繼而穿透細胞膜將膜內脂蛋白以及脂多糖破壞掉，以此來(lái)改變污泥微生物細胞通透性，最終使微生物溶解、死亡。臭氧氧化法與厭氧消化法結合使用，可有效解決城市污水廠(chǎng)污泥固化問(wèn)題，通過(guò)臭氧預處理將污泥破碎掉，然后釋放大量的細胞質(zhì)，從而使污泥水解加速和提高厭氧反應速率。值得一提的是，臭氧投入量不斷提高，污泥會(huì )逐漸減量。當投入量足夠時(shí)，其減量效果就會(huì )不明顯，甚至出現負效果。臭氧濃度不變的情況下，隨著(zhù)污泥濃度的增加，其中的蛋白質(zhì)溶出率逐漸增多。臭氧氧化方法的應用，較之于其他方法，比如超聲波法破解以及熱處理技術(shù)方法等，破解污泥的能力更強，而且與臭氧氧化技術(shù)結合使用，可減少污泥處理排放量。

　　2.3 生物處理工藝

　　污泥固化處理過(guò)程中的生物處理技術(shù)方法中，最為典型的是厭氧流化床技術(shù)工藝。對于厭氧流化床方法而言，其作為獨特的厭氧消化系統，實(shí)際上也是一種高效生物膜處理法。其以火山巖顆粒以及活性炭顆粒等作為載體，厭氧微生物基于膜的形式結在火山巖表面，利用流態(tài)化技術(shù)手段使污水呈現出流化狀態(tài)。其中的微生物與有機物接觸并吸附在一起，可以分解有機物，達到有效處理之目的。

　　3、結束語(yǔ)

　　總而言之，隨著(zhù)污泥處置問(wèn)題的日漸突出，實(shí)踐中應當根據城市污水處理廠(chǎng)的污泥情況，合理選擇污泥處理技術(shù)和方法，對污泥進(jìn)行有效的固化處理。(來(lái)源：凈化控股集團股份有限公司)
